Внешний вид «Диаграмм Ганта 2»

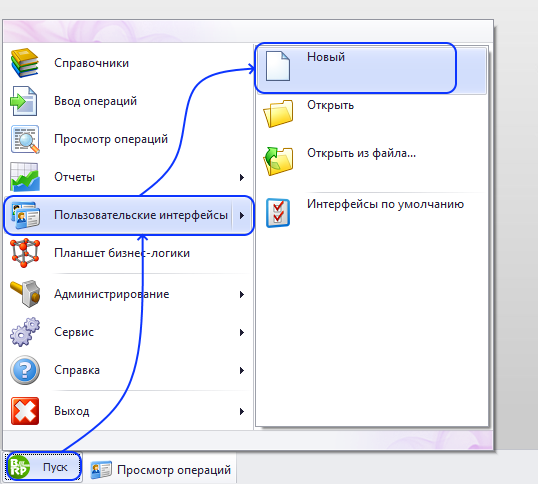

Настройку необходимо начать с добавления элемента «Диаграмма Ганта 2» в интерфейс. Далее добавляете источники данных в интерфейс. Могут понадобиться от одного до трех и более источников данных:
- основной для отображения плана - для построения диаграммы или «дерева» элементов,
- источник для отображения связей между элементами в основном источнике (или в «плане»),
- дополнительный – для отображения каких либо доп. событий.
- «второй основной» для отображения факта (или другого плана) – для построения диаграммы или «дерева» элементов. Таких источников может быть несколько. И всё что касается настройки «основного источника» применимо и к новым «основным» источникам.
В первую очередь добавляете основной источник – для отображения плана.
В источнике данных должны быть отмечены галками все свойства, которые необходимы для настройки «диаграммы». Если этого не сделать, то диаграмму настроить будет невозможно.

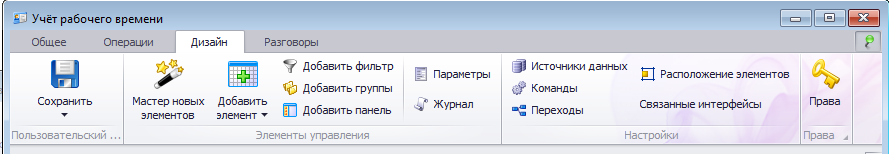

Далее переходите непосредственно к настройке отображения данных в «Диаграмме». Для этого в режиме «Дизайн», в «Диаграмме» щелкаете правой клавишей мышки и в меню выбираете соответствующий пункт.
В настройках выбираете основной источник данных.
Далее настраиваете параметры для построения иерархии объектов в диаграмме
При этом учитывайте, что в источнике данных должна быть информация достаточная для построения иерархии объектов (элементов в источнике данных). Например, должен быть список работ, с указанием у работ – какая из них будет являться «родительской». Т.е. в одном из столбцов должна быть ссылка на родительский элемент.
Для того, чтобы в левой части диаграммы отображались данные необходимо выбрать выводимые столбцы. Данные после настройки будут отображаться в виде диаграммы
Для этого в режиме дизайна щелкаете правой клавишей мышки в левый угол элемента и в меню выбираете пункт «Выбрать атрибуты»
Откроется окно со списком свойств. Галками отмечаете столбцы, которые будут выведены в таблице
После настройки данные отобразятся если нажать на кнопку «Обновить» на вкладке «Общее» или сохранить и заново открыть интерфейс
По умолчанию иерархия (может использоваться термин «Дерево») отображается в сложенном виде. Для того, чтобы по умолчанию «Дерево» было в развернутом виде, необходимо заполнить соответствующую настройку, и нажать «Ок» в окне настроек
После этого необходимо сохранить, закрыть интерфейс и открыть заново. Результат применения настройки:
Для того, чтобы в «диаграмме» отображались не только этапы, но и связи между этапами, необходим дополнительный источник данных. Пример диаграммы без связи между этапами и с настроенной связью
Для настройки связи в интерфейс добавляете источник данных, в котором была бы информация о связи между этапами
В режиме «Дизайн» заходите в настройки «Диаграммы» и заполняете параметры «Источник данных связей» с ключами
«Диаграмма Ганта» позволяет отобразить наложение планов и фактов (или данных из двух источников).
Также из дополнительного источника можно настроить отображение каких-либо событий или меток к элементам в основном источнике.
Для этого в «Настройках» диаграммы указываете источник, «ключ» и «комментарий» из источника. Значение в столбце «Ключ» должно совпадать со значением в столбце «Ключ» основного источника данных.
До этого настраивали данные из основного источника.
Для настройки «второго основного источника» или «факта» в интерфейс должен быть добавлен новый источник данных.
Столбцы в этом источнике понадобятся такие же, как и в основном источнике данных. Это необходимо для правильного отображения данных в «Диаграмме».
Далее переходите к настройке отображения данных в «Диаграмме». Переходите в «Настройки» в режиме «Дизайн». Нажимаете правой клавишей мышки на столбце с ранее заполненными данными. Выбираете соответствующий пункт в меню
Далее настраиваете отображение данных аналогично первому источнику
Настройка внешнего вида отображаемых элементов производится в окне «Настройки»
